ECG SpO2 เครื่องมือช่วยทางการแพทย์พร้อมอุปกรณ์นำทางการแพทย์ 10 แบบ

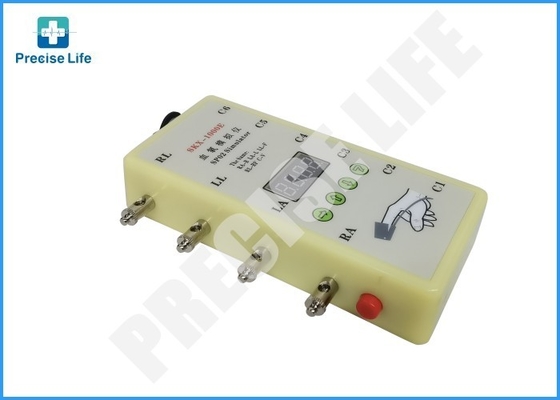

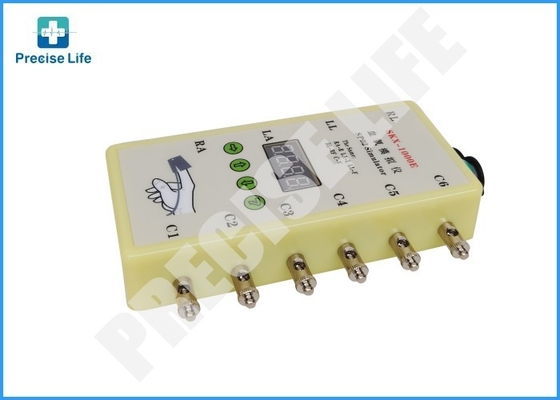

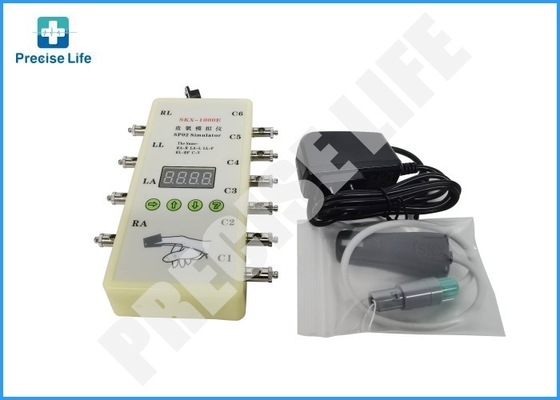

เครื่องจำลองทางการแพทย์ SpO2 พร้อมฟังก์ชันเครื่องจำลอง ECG เครื่องจำลอง SpO2 พร้อม 10 ลีด

แนะนำฟังก์ชัน SpO2:

แนะนำฟังก์ชัน ECG:


แนะนำรหัสรูปคลื่น:

1. ค่าความอิ่มตัวของออกซิเจน ตั้งค่าอัตรา SpO2 ของเครื่องจำลอง
2. ค่าอัตราชีพจร ตั้งค่าค่าอัตราชีพจรของเครื่องจำลอง
3. เลือกเส้นโค้งข้อมูลของความอิ่มตัวของออกซิเจน
4. รูปคลื่น ECG ปกติ, 12 ลีด ช่วงและประเภทต่างๆ รูปคลื่นแบบซิงโครนัส
5. รูปคลื่นสามเหลี่ยมบวก-ลบ
6. คลื่นสี่เหลี่ยม ใช้คลื่นสี่เหลี่ยมในการวัดความเร็วในการสแกน
7. คลื่นไซน์ วัดลักษณะแอมพลิจูด-ความถี่
8. สามารถเปลี่ยนแอมพลิจูดของคลื่น T, ค่าอัตราการเต้นของหัวใจ, แอมพลิจูดของคลื่น R และความกว้างของคลื่น R ของคลื่น QRS แบบอนาล็อกได้
9. จำลองรูปคลื่นการหายใจ
A. ตั้งค่าแอมพลิจูดของสัญญาณ

หมายเหตุ:

1. เครื่องจำลองจะสร้างค่าออกซิเจนในเลือด 98, อัตราชีพจร 80, ข้อมูลพารามิเตอร์ออกซิเจนในเลือดของเส้นโค้งโดยอัตโนมัติ
และรหัสเป็นรูปคลื่น ECG ปกติ 4 แบบ และอัตราการหายใจเป็นรูปคลื่นการหายใจ 15bpm
2. ส่วนนิ้วจำลอง ให้สัมผัสกับ LED ของเซ็นเซอร์ Spo2 และส่วนนิ้วจำลอง ให้สัมผัสกับเซ็นเซอร์ SpO2 PD และตรวจสอบให้แน่ใจว่า
หน้าต่างสีขาวของนิ้วจำลองอยู่ในแนวเดียวกับ PD ของเซ็นเซอร์ SpO2 มิฉะนั้นจะทำให้ข้อมูลไม่ถูกต้อง
3. เครื่องจำลองจะสร้างแอมพลิจูดลีด II ที่ 1mV โดยอัตโนมัติ และในคลื่นตรวจจับอัตราการเต้นของหัวใจ, คลื่นสี่เหลี่ยม, คลื่นไซน์,
คลื่น QRS, แอมพลิจูดทั้งหมดของลีด II คือ 1mV
4. เมื่อแบตเตอรี่เหลือน้อยกว่าค่าที่กำหนด เนื้อหาของจอแสดงผลดิจิทัลจะกะพริบเพื่อแสดงแบตเตอรี่ต่ำ และจะทำงานต่อไปอีกประมาณสี่ชั่วโมงเท่านั้น โปรดทราบว่าในขณะนี้แอมพลิจูดของรูปคลื่น ECG จะลดลง
5. การเชื่อมต่อส่วน ECG กับเครื่อง ECG: RA-R(แขนขวา), LA-L(แขนซ้าย), LL-F(ขาซ้าย), RL-RF(ขาขวา), C1-C6(ลีดหน้าอก)
6. การเชื่อมต่อส่วน ECG กับเครื่องติดตามผู้ป่วย: RA-แขนขวา(ขาว), LA-แขนซ้าย(ดำ), LL-ขาซ้าย(แดง), RL-ขาขวา(เขียว), C1-C6 ลีดหน้าอก(น้ำตาล)
7. การเชื่อมต่อ ECG แบบ 3 ลีด: RA-แขนขวา(ขาว), LA-แขนซ้าย(ดำ), LL-ขาซ้าย(แดง)
8. การระบุที่แตกต่างกันสอดคล้องกับการเชื่อมต่อ: L-LA, R-RA, RF(N)-RL, F-LL, C-V
คำอธิบายปุ่ม:

มี 4 ปุ่ม ได้แก่ ปุ่มเลือก, ปุ่มเพิ่ม, ปุ่มลด, ปุ่ม Enter นอกจากนี้ยังมีชุดปุ่มผสม

ปุ่มเลือก:

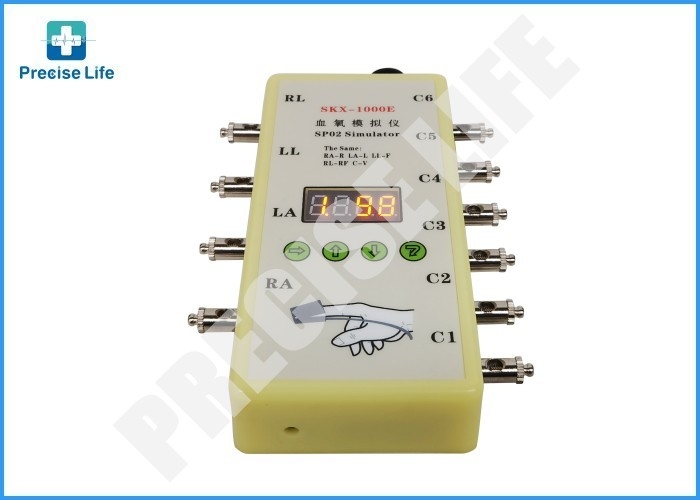

ปุ่มนี้ใช้สำหรับเลือกพารามิเตอร์ที่คุณต้องการเปลี่ยนแปลง มีหลอด LED 4 หลอดเพื่อแสดงรหัสสี่ตัวที่แสดง

LED ดวงที่ 1 แสดงรหัสรูปคลื่น, LED 2-4 แสดงพารามิเตอร์ (2 คือค่าหลักร้อย, 3 แสดงหลักสิบ, 4 แสดงหลักหน่วย)
ปุ่มเพิ่ม:

ใช้เพื่อเพิ่มพารามิเตอร์

ปุ่มลด:

ใช้เพื่อลดพารามิเตอร์

ปุ่ม Enter:

ใช้เพื่อยืนยันพารามิเตอร์ที่คุณเลือก

ปุ่มผสม:

กดปุ่มเลือกและปุ่ม Enter พร้อมกัน ปล่อยปุ่ม Enter ปล่อยปุ่มเลือก

ดับเบิลคลิกปุ่ม Enter อีกครั้ง ปุ่มผสมจะถูกเลือกสำเร็จ และจะแสดงเนื้อหาที่แตกต่างกัน

วิธีการทำงานของแต่ละรหัส:

1. ค่าออกซิเจนในเลือด:

1) การตั้งค่าค่าออกซิเจนในเลือดที่: 80%, 85%, 90%, 98% การสอบเทียบการตรวจจับค่า 4 จุดนี้ ความคลาดเคลื่อน
<=1%;
ที่ 60%, 65%, 70%, 75% การสอบเทียบการตรวจจับค่า 4 จุดนี้ ความคลาดเคลื่อน<2%;
2) ค่าเริ่มต้น: 98%; สามารถเลือกและตั้งค่าค่าออกซิเจนในเลือดได้โดยตรงด้วยปุ่มเพิ่มและปุ่มลด2. ค่าอัตราชีพจร:

1) การตั้งค่าค่าอัตราชีพจรที่: 30, 60, 80, 100, 120, 160, 180, 240 bpm รวม 8 จุดทดสอบ;
2) ความคลาดเคลื่อน
<=1 bpm;3) ค่าเริ่มต้นคือ 80 bpm สามารถเลือกและตั้งค่าค่าอัตราชีพจรได้โดยตรงด้วยปุ่มเพิ่มและปุ่มลด
3. การเลือกเส้นโค้งข้อมูลรูปคลื่น:

ข้อมูล 1 คือเส้นโค้ง BCI, ข้อมูล 2 คือเส้นโค้ง
4. รูปคลื่น ECG ปกติ:

* ช่วงการตั้งค่าอัตราการเต้นของหัวใจ: 10-200bpm (ค่าเริ่มต้น: 60 bpm)
* แอมพลิจูดของสัญญาณคงที่
5. รูปคลื่นสามเหลี่ยมบวก-ลบ
* ช่วงความถี่: 10-300bpm (ค่าเริ่มต้น: 75 bpm)
* ช่วงแอมพลิจูด: 0.1-4Mv (10:0.1mV, 400:4mV)
8. รูปคลื่นอนาล็อก QRS-T:
6. คลื่นสี่เหลี่ยม

* ช่วงความถี่: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (ค่าเริ่มต้น: 1 Hz )
* ช่วงแอมพลิจูด: 0.1-4Mv (10:0.1mV, 400: 4mV);
7. คลื่นไซน์
* ช่วงความถี่: 1-100Hz (ค่าเริ่มต้น: 25 Hz)
* ช่วงแอมพลิจูด: 0.1-4Mv (10:0.1mV, 400:4mV)
8. รูปคลื่นอนาล็อก QRS-T:

รูปคลื่นนี้มี 4 โหมดการทำงาน
โหมด 1: สามารถเปลี่ยนแอมพลิจูดของคลื่น T ได้;
โหมด 2: ตั้งค่าความถี่ของรูปคลื่น;
โหมด 3: ตั้งค่าแอมพลิจูดของรูปคลื่น QRS;
โหมด 4: ตั้งค่าความกว้างของคลื่น QRS;
โหมดการทำงานสามารถเปลี่ยนแปลงได้ด้วยปุ่มผสม

* ช่วงการตั้งค่าแอมพลิจูดคลื่น T: 0.1mV-2mV; (ค่าเริ่มต้น: 10)
* ช่วงการตั้งค่าความถี่รูปคลื่น: 20-300bpm; (ค่าเริ่มต้น: 75)
* ช่วงแอมพลิจูดรูปคลื่น QRS: 0.1mV-2mV; (ค่าเริ่มต้น: 1mV)
* ช่วงความกว้างรูปคลื่น QRS: 10ms-150ms; (ค่าเริ่มต้น: 80ms)
9. จำลองคลื่นการหายใจ:

* ช่วงความถี่: 10-100 ครั้ง/นาที; (ค่าเริ่มต้น: 15bpm)

* หมายเหตุ: ลีดการหายใจคือ RA-LL, อิมพีแดนซ์พื้นฐานคือ 1k หากลีดการหายใจของเครื่องติดตามผู้ป่วยเป็นลีดอื่น โปรดตั้งค่าพารามิเตอร์ของเครื่องหรือเปลี่ยนวิธีการเชื่อมต่อลีด
A. การตั้งค่าแอมพลิจูดของสัญญาณ:

* ช่วงแอมพลิจูด: 0.1mV-4mV (10:0.1mV, 400:4mV); (ค่าเริ่มต้น: 100)
* หมายเหตุ: การตั้งค่าแอมพลิจูดนี้จะมีผลต่อแอมพลิจูดของรูปคลื่น 5, 6, 7
